国产成人无码av,亚洲综合久久日日躁综合,激情人妻另类人妻伦,麻豆亚洲AV成人无码久久精品

國檢檢測歡迎您!

微信公眾號|騰訊微博|網(wǎng)站地圖

您可能還在搜: 無損檢測緊固件檢測軸承檢測浙江綜合實驗機(jī)構(gòu)

社會關(guān)注

ASTM194六角螺母安裝開裂測試試驗

返回列表 來源:國檢檢測 查看手機(jī)網(wǎng)址
掃一掃!ASTM194六角螺母安裝開裂測試試驗掃一掃!
瀏覽:- 發(fā)布日期:2020-06-28 14:45:51【

16.2             ASTM194螺母安裝開裂

2H級六角螺母,規(guī)格為1/2″-13,材料為ASTM194,表面有藍(lán)色涂覆層。螺母在安裝時發(fā)現(xiàn)開裂失效,取開裂螺母兩件進(jìn)行開裂原因分析。

16.2.1  過程與結(jié)果

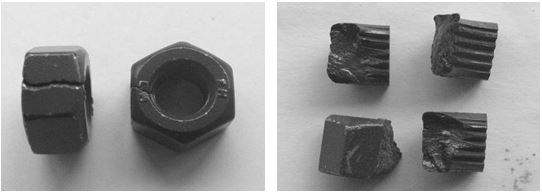

故障螺母的裂紋已裂透螺母六方面,故障件宏觀形貌,見圖16-6。

對兩件故障螺母從開裂面打開,螺母斷口(開裂面)上有均勻完好的藍(lán)色涂覆層,見圖16-7。

圖16-6 故障件宏觀形貌 圖16-7 開裂面宏觀形貌


圖16-6  故障件宏觀形貌                    圖16-7 開裂面宏觀形貌

對故障螺母材料進(jìn)行化學(xué)成分分析、硬度檢測、金相組織與脫碳檢查:

化學(xué)成分分析結(jié)果符合ASTM 194 2H材料成分要求。

硬度檢測結(jié)果:檢測值32.0~31.5HRC,31.0~31.5符合標(biāo)準(zhǔn)要求(24-35HRC)要求。

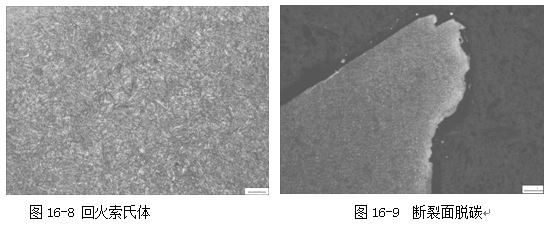

兩件螺母的組織均為回火索氏體組織,見圖16-8。

兩件螺母沿著開裂方向外表面有輕微脫碳,見圖16-9。

圖16-8 回火索氏體 圖16-9 斷裂面脫碳

16.2.2. 分析與討論

該螺母材料、硬度、金相組織等都滿足技術(shù)要求,裂紋面沿著開裂方向的靠近外表面位置處有輕微脫碳。

對兩件故障件螺母從開裂面打開,螺母開裂面上有均勻完好的藍(lán)色涂覆層,表明開裂面形成于涂覆工藝之前。

該螺母表面處理(涂覆工藝)之前,可能產(chǎn)生裂紋的的主要原因有3種情況,原材料裂紋、成型裂紋、熱處理裂紋。

該螺母開裂面表面有輕微脫碳,說明裂紋在熱處理之前就已存在,熱處理過程中裂紋表面產(chǎn)生輕微脫碳,可排除熱處理的原因。

該螺母由冷鐓封閉成型,這種冷鐓成型方式不可能在螺母六方面產(chǎn)生裂紋。螺母裂紋只能是原材料帶來的裂紋。

螺母原材料帶來的裂紋在冷鐓成型被撐開,熱處理過程中產(chǎn)生脫碳,淬火是進(jìn)一步擴(kuò)大,表面處理時涂覆藍(lán)色涂料進(jìn)入裂紋,使螺母開裂面上被藍(lán)色涂覆層均勻覆蓋。

該螺母裂紋為原材料裂紋,在成型和熱處理淬火時進(jìn)一步擴(kuò)大使螺母六方面裂透,表面處理時涂覆層進(jìn)入裂紋面,使裂紋面被藍(lán)色涂覆層均勻覆蓋。

16.2.3  結(jié)論與

(1)該螺母存在原材料裂紋,裂紋在成型和熱處理淬火時進(jìn)一步擴(kuò)大而裂透螺母六方面,表面處理時涂覆層進(jìn)入裂紋面,使裂紋面被藍(lán)色涂覆層均勻覆蓋。

(2)螺母投產(chǎn)前對原材料進(jìn)行檢查,不合格的原材料不投產(chǎn)。

關(guān)閉
男生把手放进我内裤揉摸好爽| 国产熟女一区二区三区五月婷| 成人区人妻精品一区二区不卡视频 | 免费无码又爽又刺激网站| 黑人巨大精品欧美黑寡妇| 国产av无码国产av毛片| 婷婷色国产偷v国产偷v| 国模裸体无码XXXX视频| 亚洲国产精品日韩AV不卡在线| 精品久久香蕉国产线看观看亚洲| 国产偷人爽久久久久久老妇app| 国产成人亚洲精品无码影院bt| 国内精品久久久久影视老司机| 爆乳美女午夜福利视频| 我被六个男人躁到早上小说| 熟妇与小伙子matur老熟妇e| 小悔的性荡生活| 99久久人妻精品免费二区| 色欲久久久天天天综合网| 成免费crm在线看系统| 熟妇高潮精品一区二区三区| 18禁裸男晨勃露j毛免费观看 | 久久精品国产欧美日韩| 97精品久久久久中文字幕| 国产亚洲午夜高清国产拍精品| 草莓视频app黄| 午夜精品久久久久久久无码| 欧美人与善交大片免费看| 精品久久久久久中文字幕大豆网| 被多男摁住灌浓精| 久久午夜夜伦鲁鲁片无码免费| 被老外添嫩苞添高潮np| 粗大的内捧猛烈进出a片| 久久99国产综合精品尤物| 久久亚洲av成人无码国产电影| 全职法师第6季全集免费观看| 久久久无码精品亚洲日韩按摩 | 久久精品无码一区二区三区免费 | 久久高清内射无套| 国产精品久久777777| 色婷婷亚洲精品综合影院|
